<용어> 방화문

건축물은 하나의 건물 안에 해당 용도에 필요한 전용부와 계단, E.V홀 등 기능을 담당하는 공용부, 그리고 이들이 층별로 조합되어 있는 것입니다.



이때 이런 여러 가지 공간을 수평. 수직적으로 구성함에 있어 여러 가지 고려해야 할 사항 중 하나가 바로 '방화구획'입니다.



일정규모 이상의 건물은 공간의 구성을 함에 있어 방화구획 계획을 충분히 고려해야 하며, 동시에 이 공간들은  서로 연결되어야 그 역할을 할 수 있습니다.



 필요한 시설이 방화문으로 화재가 발생할 경우 화재 확산을 방지하는 역할을 합니다.



평상시에는 이동 공간으로 사용되지만 화재시 화재의 확산을 막는 역할과 함께, 피난의 역할까지 담당하고 있는 중요한 시설이다.

---

오늘은 이 방화문과 방화셔터와 관련된 법령에 대해 알아보겠습니다.



< 관련 법령>

건축법 시행령 제64조(방화문의 구조) 방화문은 갑종 방화문과 을종 방화문으로 구분. 그 기준은 국토교통부령으로 정함



건축물의 피난.방화구조 등의 기준에 관한 규칙 제26조(방화문의 구조) 갑종방화문 및 을종방화문은 국토교통부 장관이 고시하는 시험기준에 따라 시험한 결과 다음의 기준에 적합할 것   1. 갑종방화문 : 다음 각목의 성능 모두 확보 가. 비차열 1시간 이상 나. 차열 30분 이상(아파트 발코니에 설치하는 대피공간 갑종방화문만 해당)   2. 을종방화문: 비차열 30분 이상의 성능 확보

여기서 차열과 비차열은 무슨 의미일까?



차열(遮熱)은 한자어 그대로 열을 차단하는 것을 말하고,



비(非) 차열은 반대로 열을 차단하지 못한다는 것입니다.





따라서 '차열'은 방화문은 강판으로 만들어졌기 때문에 외부에서 화재가 발생하면 열이 방화문에 전달되는데,

이때 가열면의 열이 방화문 내부 비가열면까지 열을 얼마나 차단할 수 있느냐를 따지는 것입니다.



일반 방화문은 열까지 차단하지 않고 방화성능이 갑종은 1시간, 을종은 30분 이상의 성능을 요구하고 있습니다.



하지만 위의 내용이 아래와 같이64조 방화문의 구분이 개정되어 2021년 8월 7일 부터 시행됩니다.



제64조(방화문의 구분) ① 방화문은 다음 각 호와 같이 구분한다. 1. 60분+ 방화문: 연기 및 불꽃을 차단할 수 있는 시간이 60분 이상이고, 열을 차단할 수 있는 시간이 30분 이상인 방화문 2. 60분 방화문: 연기 및 불꽃을 차단할 수 있는 시간이 60분 이상인 방화문 3. 30분 방화문: 연기 및 불꽃을 차단할 수 있는 시간이 30분 이상 60분 미만인 방화문 ② 제1항 각 호의 구분에 따른 방화문 인정 기준은 국토교통부령으로 정한다







"대신 아파트 대피공간에 설치하는 갑종방화문은 비차열 1시간, 차열 30분 성능을 갖추어야 합니다."



대피공간은 세대당 2㎡의 협소한 공간에 소방관이 올 때까지 대피하는 공간인데,

집안에서 화재가 발생하여 대피하였지만, 화재로 인해 차열이 되지 않는 방화문일 경우 대피공간 내부 온도 상승으로

피해가 발생할 수 있기 때문입니다.

기존 대피공간용 방화문은 이런 차열 성능이 요구되지 않았지만,

화재 시 재실자가 피난할 경우 복사열로 내부 온도가 상승하기 때문에

2016년 4월 7일 개정이 되어  차열 30분 이상을 확보하도록 하는 것입니다.

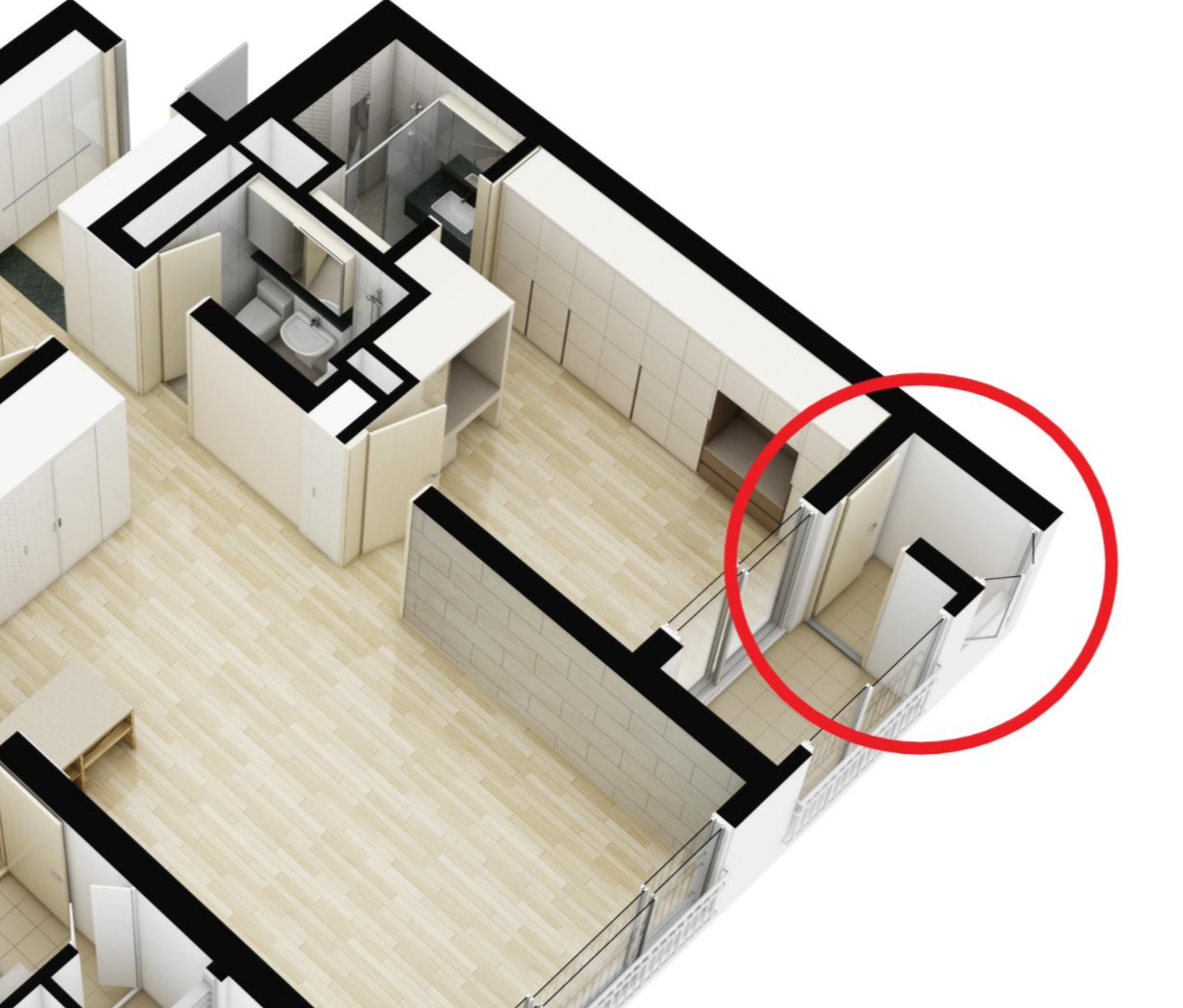

아파트 대피공간



시행규칙에서 국토교통부 장관이 고시하는 시험기준에 따른다고 하였습니다.



아래는 그 고시 내용으로 방화문 뿐만 아니라 자동방화셔터, 피난사다리 등의 성능기준도 함께 정하고 있습니다.

출처: 건설화재에너지연구원

자동방화셔터 및 방화문의 기준 제5조 성능기준 ② 방화문은 KS F 3109( 문세트)에 따른 비틀림 강도. 연직하중강도. 개폐력. 개폐 반복성 및 내충격성 외에 다음 성능 추가 확보 1. KS F 2268-1(방화문의 내화시험방법)에 따른 결과에 의한 비차열 또는 차열성능 확보 2. KS F 2846(방화문의 차연성시험방법)에 따른 차연성시험 결과 KS F 3109(문세트)에서 규정한 차연성능 3. 방화문의 상부 또는 측면 50cm 이내 방화문인접창은 KS F 2845에 따른 비차열 성능 4. 도어클로저가 부착된 상태에서 방화문을 작동하는데 필요한 힘 - 문을 열 때: 133N 이하 - 완전 개방한 때: 67N 이하   ③ 승강기문을 방화문으로 사용하는 경우: 비차열 1시간 이상의 성능 확보   ③ 현관 등에 설치하는 디지털 도어록은 KS C 9806(디지털도어록)에 적합한 것으로 화재 시 대비 방법 및 내화형 조건에 적합



방화문은 비틀림 강도나 연직하중강도 등의 관련 기준 이외에



갑종 또는 을종 그리고 대피공간 방화문에 따라 시행규칙에서 정한 비차열 또는 차열 성능을 확보해야 합니다.

출처: 한국화재보험협회



여기에 차연(煙)성능도 만족하여야 합니다.

화재가 발생하면 열과 함께 연기도 발생하는데 이런 연기를 차단하는 기밀성의 선능을 갖추어야 합니다.



출처: 건설화재에너지연구원



이밖에도 다양한 방화문이 있습니다.



방화문은 수평적 방화구획의 역할을 한다면 승강기문은 층간의 방화구획의 역할을 합니다.



재질에 있어서도 강판이 아닌 목재나 방화유리도어 등도 해당 시험성능을 확보한 제품이 많이 생산되고 있습니다.
