승강기의 모든것_구조별, 용도별 분류

건축문화 발달에 크게 기여한 여러 요인 중

하나가 바로 승강기의 발명입니다.



저층 위주의 건축물에서 철골, 철근콘크리트 재료

개발에 따라 고층 건축물의 구현이 가능해 졌습니다.



하지만 계단으로 높은 층을 이용해야 한다면

높이 지을수만을 없었을 것입니다.



이래서 발명된 것이 바로 승강기 입니다.

이제는 100층이 넘는 초고층 빌딩도

바로 이런 승강기의 도움으로 편하게 이용할 수 있게 되었습니다.



이번 포스팅은 이런 승강기의 종류에 대해 알아보겠습니다.











#승강기_정의



먼저 무엇을 승강기라고 하는지 알아보겠습니다.



<승강기 안전관리법>에서는



승강기를

"건축물이나 고정된 시설물에 설치되어 일정한 경로에 따라

사람이나 화물을 승강장으로 옮기는 데에 사용되는 설비로서

구조나 용도 등의 구분에 따라  다음과 같이 정하는 설비"

를 말합니다.



1. 엘리베이터

일정한 수직로 또는 경사로를 따라 위ㆍ아래로 움직이는

운반구(運搬具)를 통해 사람이나 화물을

승강장으로 운송시키는 설비



2. 에스컬레이터

일정한 경사로 또는 수평로를 따라 위ㆍ아래 또는 옆으로

움직이는 디딤판을 통해 사람이나 화물을 승강장으로

운송시키는 설비



3. 휠체어리프트

일정한 수직로 또는 경사로를 따라 위ㆍ아래로 움직이는

운반구를 통해 휠체어에 탑승한 장애인 또는 그 밖의

장애인ㆍ노인ㆍ임산부 등 거동이 불편한 사람을

승강장으로 운송시키는 설비





#승강기_구조별



엘리베이터



1) 전기식 엘리베이터

로프나 체인 등에 매달린 운반구(運搬具)가 구동기에 의해

수직로 또는 경사로를 따라 운행되는 구조의 엘리베이터





2) 유압식 엘리베이터

운반구 또는 로프나 체인 등에 매달린 운반구가 유압잭에 의해

수직로 또는 경사로를 따라 운행되는 구조의 엘리베이터





에스컬레이터



1) 에스컬레이터

계단형의 발판이 구동기에 의해 경사로를

따라 운행되는 구조의 에스컬레이터

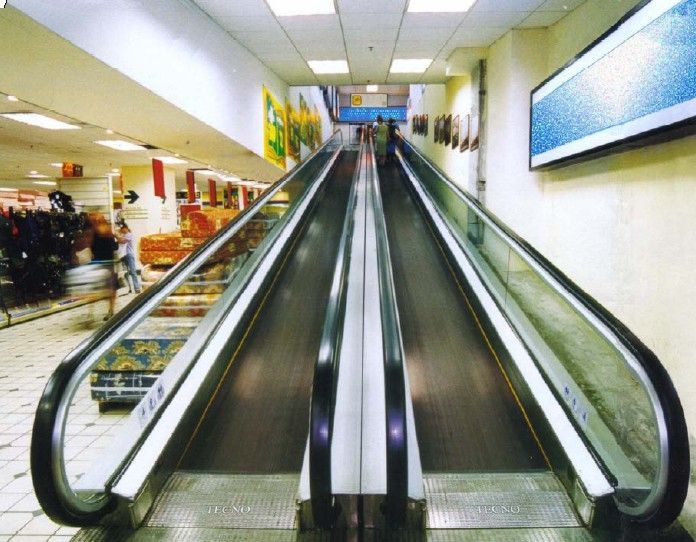

2) 무빙워크



평면형의 발판이 구동기에 의해 경사로 또는

수평로를 따라 운행되는 구조의 에스컬레이터





휠체어 리프트



1) 수직형 휠체어리프트



휠체어의 운반에 적합하게 제작된 운반구 또는

로프나 체인 등에 매달린 휠체어운반구가 구동기나 유압잭에 의해

수직로를 따라 운행되는 구조의 휠체어리프트



2) 경사형 휠체어리프트



휠체어운반구 또는 로프나 체인 등에 매달린 휠체어운반구가

구동기나 유압잭에 의해 경사로를 따라 운행되는 구조의 휠체어리프트









#승강기_용도별



엘리베이터

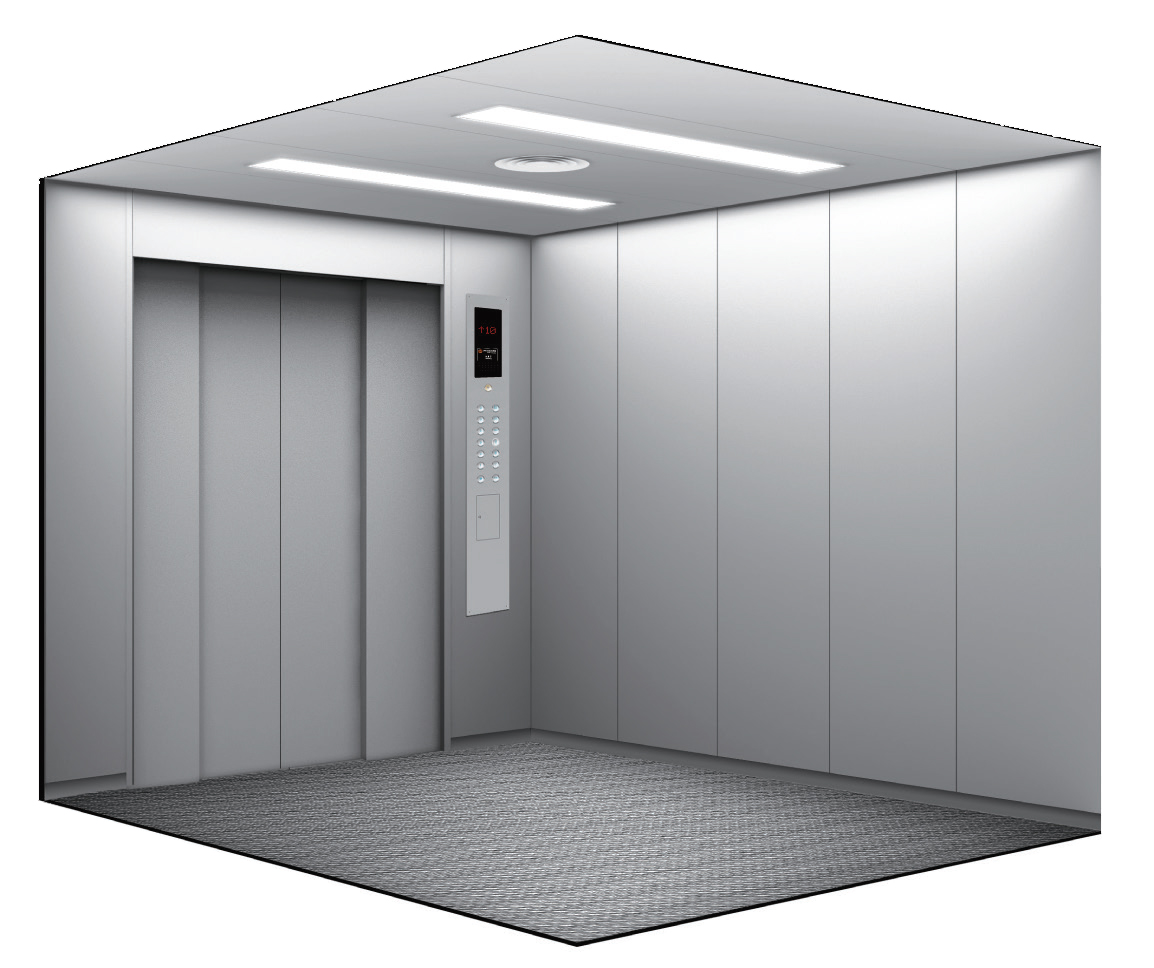

1) 승객용 엘리베이터

사람의 운송에 적합하게 제조ㆍ설치된 엘리베이터

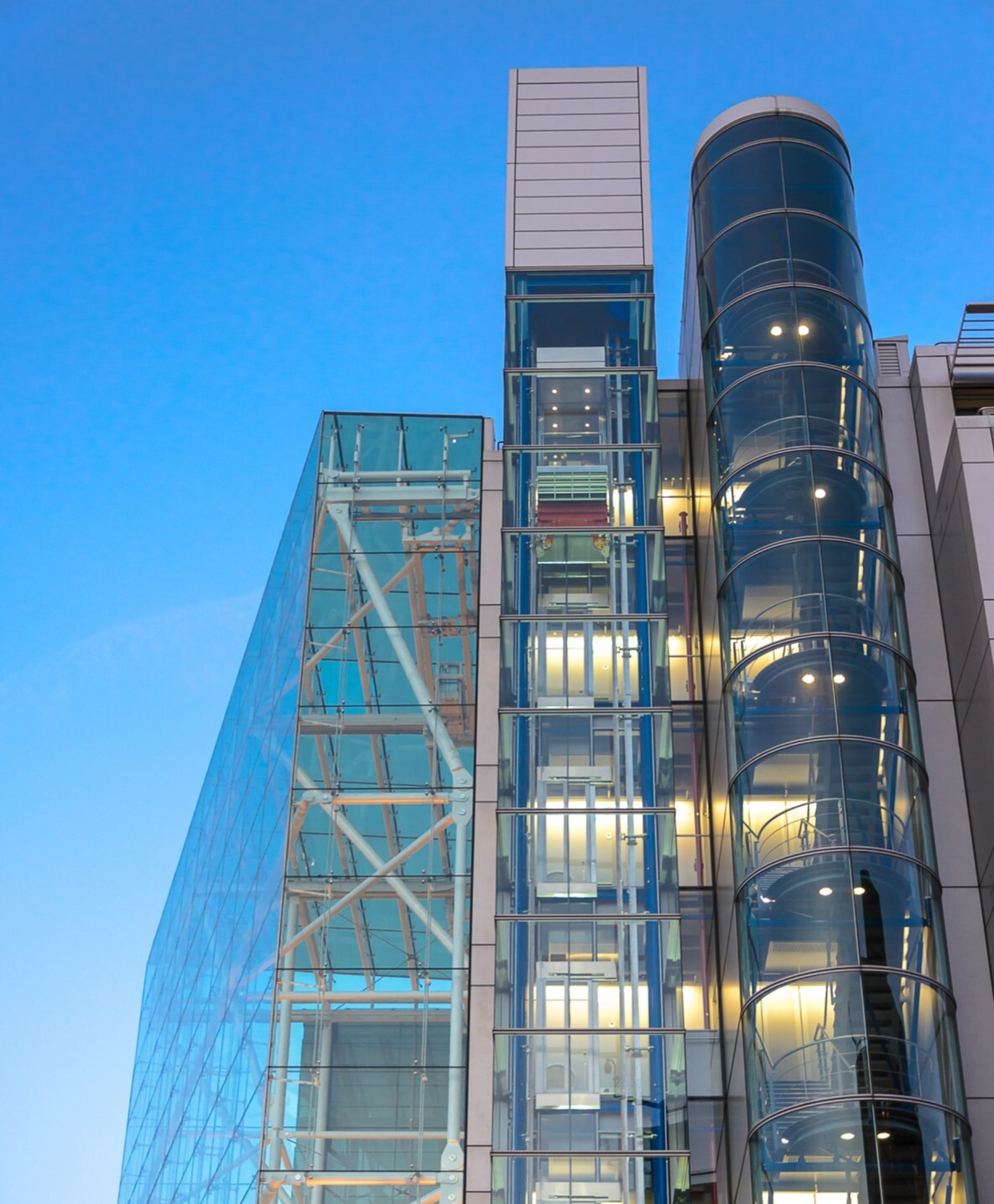

2) 전망용 엘리베이터

승객용 엘리베이터 중 엘리베이터 내부에서 외부를

전망하기에 적합하게 제조ㆍ설치된 엘리베이터

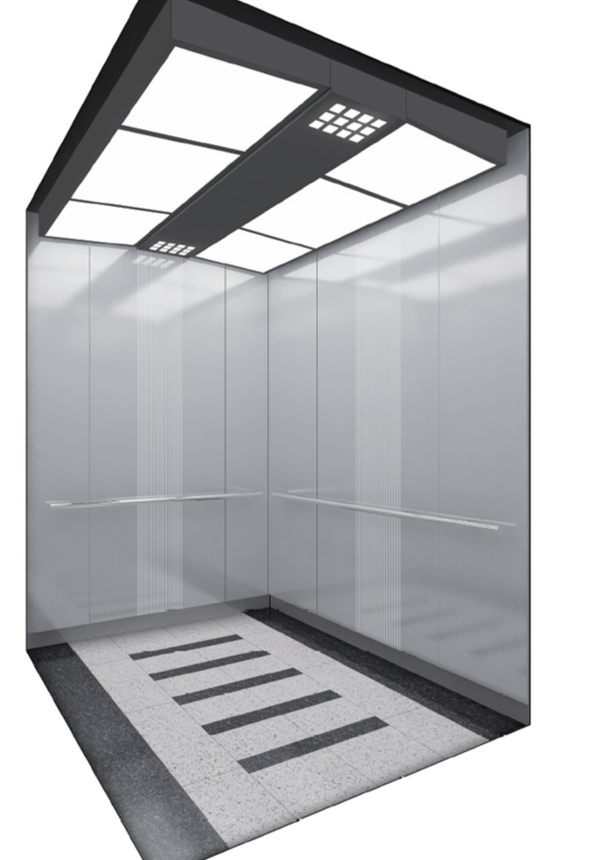

3) 병원용 엘리베이터



병원의 병상 운반에 적합하게 제조ㆍ설치된 엘리베이터로서

평상시에는 승객용 엘리베이터로 사용하는 엘리베이터



출처: 한진엘리베이터

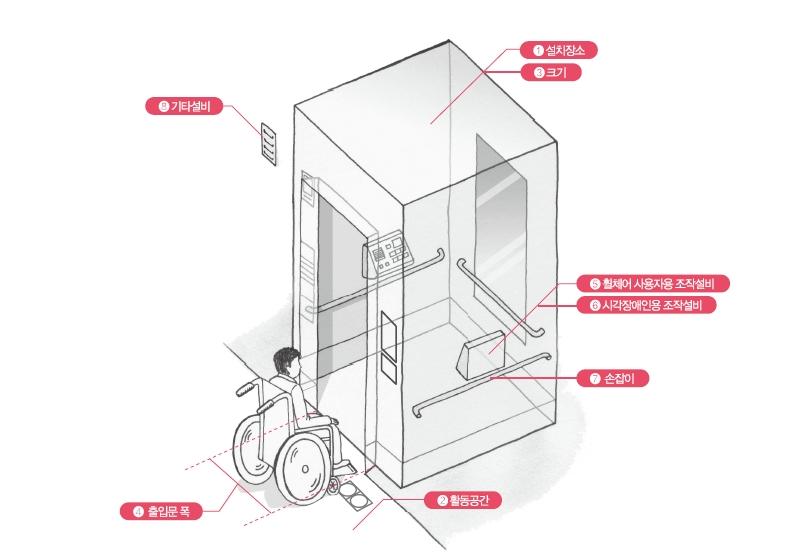

4) 장애인용 엘리베이터



「장애인ㆍ노인ㆍ임산부 등의 편의증진 보장에 관한 법률」

제2조제1호에 따른 장애인등(이하 "장애인등"이라 한다)의

운송에 적합하게 제조ㆍ설치된 엘리베이터로서 평상시에는

승객용 엘리베이터로 사용하는 엘리베이터





출처: LSS

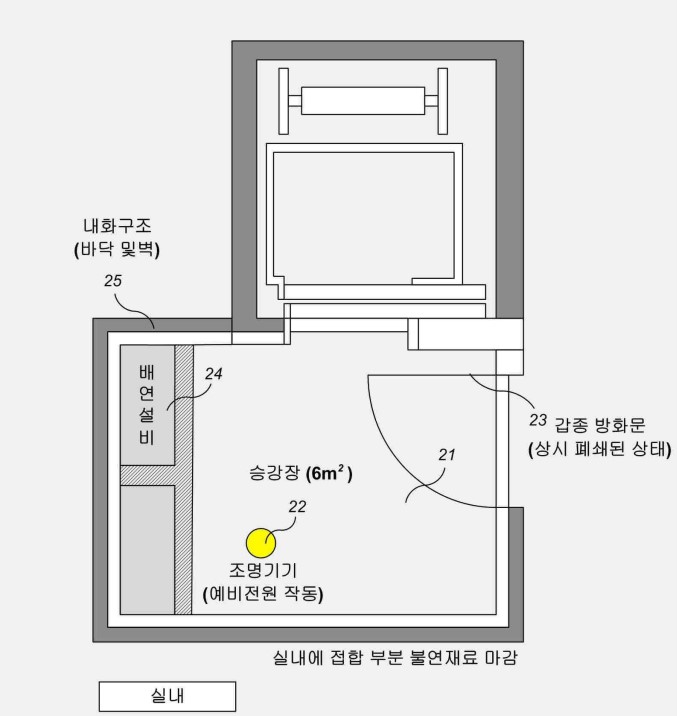

5) 소방구조용 엘리베이터



화재 등 비상시 소방관의 소화활동이나 구조활동에 적합하게

제조ㆍ설치된 엘리베이터( 비상용승강기)로서

평상시에는 승객용 엘리베이터로 사용하는 엘리베이터



출처: 소방방재신문





6) 피난용엘리베이터



화재 등 재난 발생 시 거주자의 피난활동에 적합하게

제조ㆍ설치된 엘리베이터로서 평상시에는

승객용으로 사용하는 엘리베이터

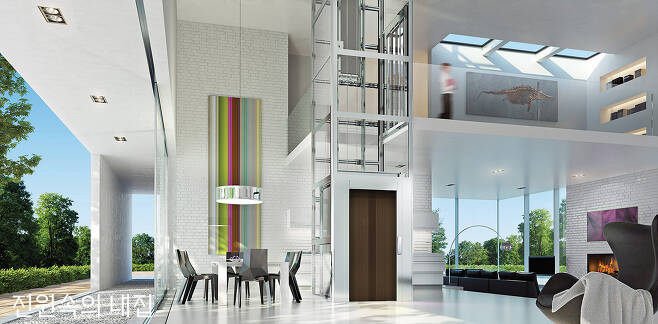

7) 주택용 엘리베이터



단독주택 거주자의 운송에 적합하게 제조ㆍ설치된

엘리베이터로서 왕복 운행거리가 12미터 이하인 엘리베이터



출처: 전원속의 내집







8) 승객화물용 엘리베이터



사람의 운송과 화물 운반을 겸용하기에

적합하게 제조ㆍ설치된 엘리베이터



출처: 유경

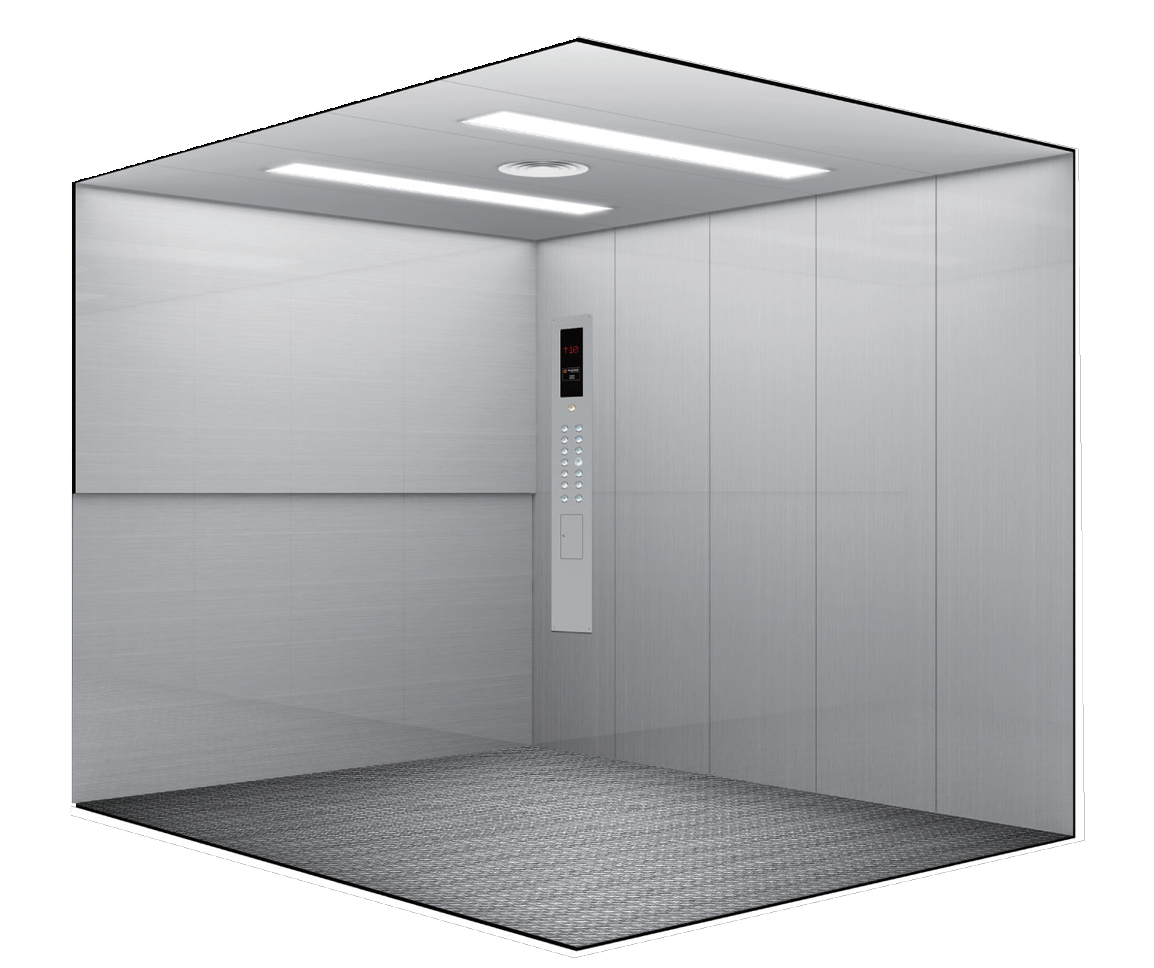

9) 화물용 엘리베이터



화물의 운반에 적합하게 제조ㆍ설치된 엘리베이터로서

조작자 또는 화물취급자가 탑승할 수 있는 엘리베이터

(적재용량이 300킬로그램 미만인 것은 제외)



출처: 유경

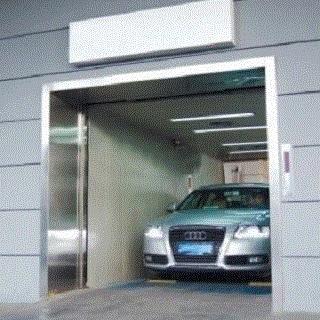

10)자동차용 엘리베이터



운전자가 탑승한 자동차의 운반에 적합하게

제조ㆍ설치된 엘리베이터





출처: 동양기전



11) 소형화물용 엘리베이터 (Dumbwaiter)

음식물이나 서적 등 소형 화물의 운반에 적합하게

제조ㆍ설치된 엘리베이터로서 사람의 탑승을 금지하는

엘리베이터(바닥면적이 0.5제곱미터 이하이고,

높이가 0.6미터 이하인 것은 제외)



출처: GSE







에스켈레이터



1) 승객용 에스컬레이터

사람의 운송에 적합하게 제조ㆍ설치된 에스컬레이터

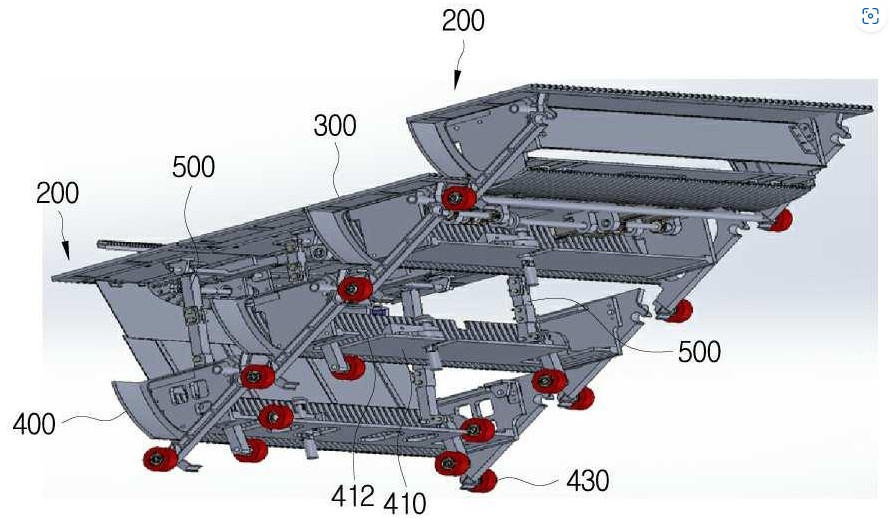

2) 장애인용 에스컬레이터



장애인등의 운송에 적합하게 제조ㆍ설치된 에스컬레이터로서

평상시에는 승객용 에스컬레이터로 사용하는 에스컬레이터







 3) 승객화물용 에스컬레이터



사람의 운송과 화물 운반을 겸용하기에 적합하게

제조ㆍ설치된 에스컬레이터







4) 승객용 무빙워크



사람의 운송에 적합하게 제조ㆍ설치된 에스컬레이터



출처: 신한엘리베이터



5) 승객화물용 무빙워크

사람의 운송과 화물의 운반을 겸용하기에

적합하게 제조ㆍ설치된 에스컬레이터









휠체어 리프트

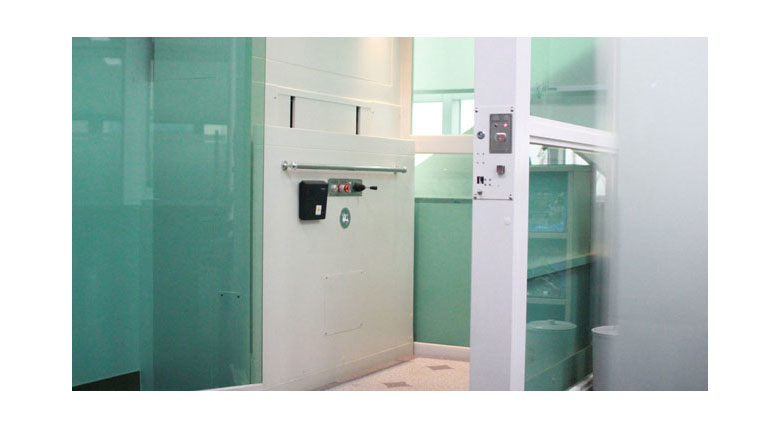

1) 장애인용 수직형 휠체어리프트

운반구가 수직로를 따라 운행되는 것으로서

장애인등의 운송에 적합하게 제조ㆍ설치된

수직형 휠체어리프트



출처: 신우프론티어

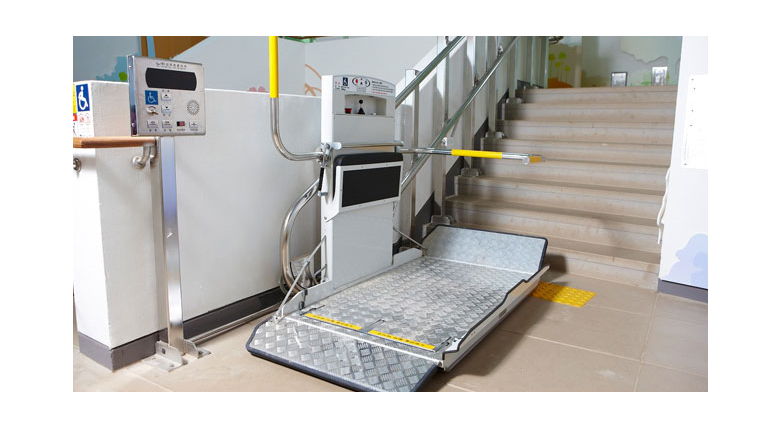

2) 장애인용 경사형 휠체어리프트





운반구가 경사로를 따라 운행되는 것으로서

장애인등의 운송에 적합하게 제조ㆍ설치된

경사형 휠체어리프트

출처: 신우프론티어
